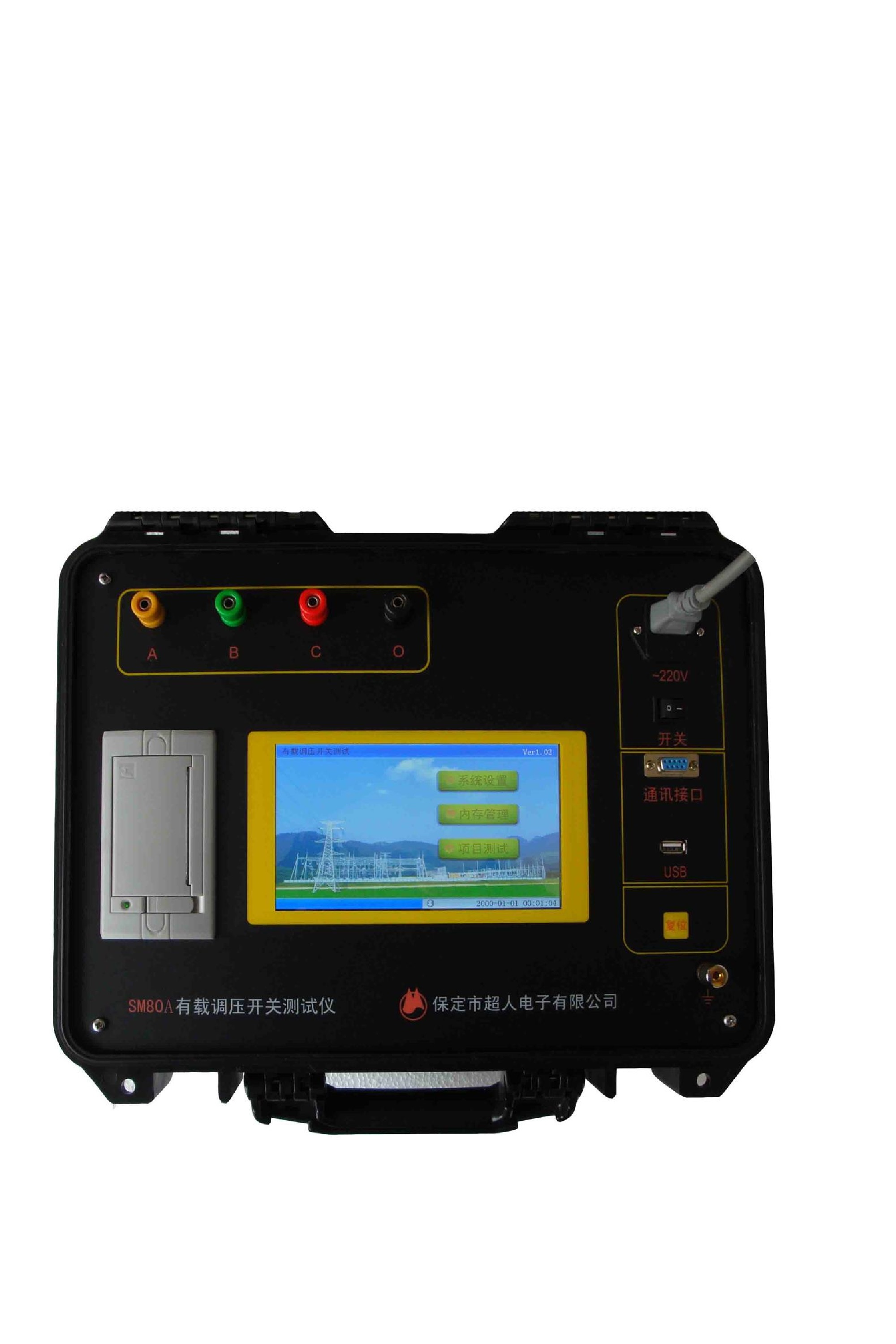

SM80A 有载调压开关测试仪

SM80A有载调压开关测试仪是专用于变压器有载调压开关过渡特性测试的专用设备，采用直流恒流源测试方法，可测量有载调压开关的过渡波形、过渡时间、各相瞬时过渡电阻值、三相同期性等。直流测量法的优点是可以准确测量时间参数和电阻值。 SM80C是直流法和交流法集于一体的综合测试仪，其中交流法测量部分参见SM80B。

1. 主要功能与特点：

1． 可测量有载调压开关的过渡波形、过渡时间、各相瞬时过渡电阻值、三相同期性等。

2． 可自动计算三相同期误差、过渡时间和过渡电阻值。

3． 具有0.5A和1A两个量程，可根据被测绕组进行选择。

4． 可用于各种单相、三相，带绕组、不带绕组有载调压开关测试。

5． 采用7寸彩色屏触摸液晶屏，全部汉字菜单及操作提示，接线操作简单方便。

6． 内置大容量存储器，可储存120次400ms的测量波形，可随时查看历史数据。

7． 可用Ｕ盘导出测试数据，以便用计算机进行分析和记录。

8． 具有RS232接口，可连接计算机进行测试、存储、打印、查询、数据分析。

2. 主要技术指标：

1. 阻抗测量范围： 0～40Ω(0.5A)， 0～20Ω(1A)

2. 过渡电阻测量精度：5%±0.1Ω

3. 最大波形记录长度：400ms(开关动作320ms)

4. 过渡时间测量分辨度：40μs

5. 输出电流： 0.5A×3，1A×3

6. 工作温度： -10～40℃

7. 环境湿度：10%～85%

8. 工作电源：AC220V±10%

9. 体积： 350×260×160mm

10. 重量： 5kg (不包括测试线)
