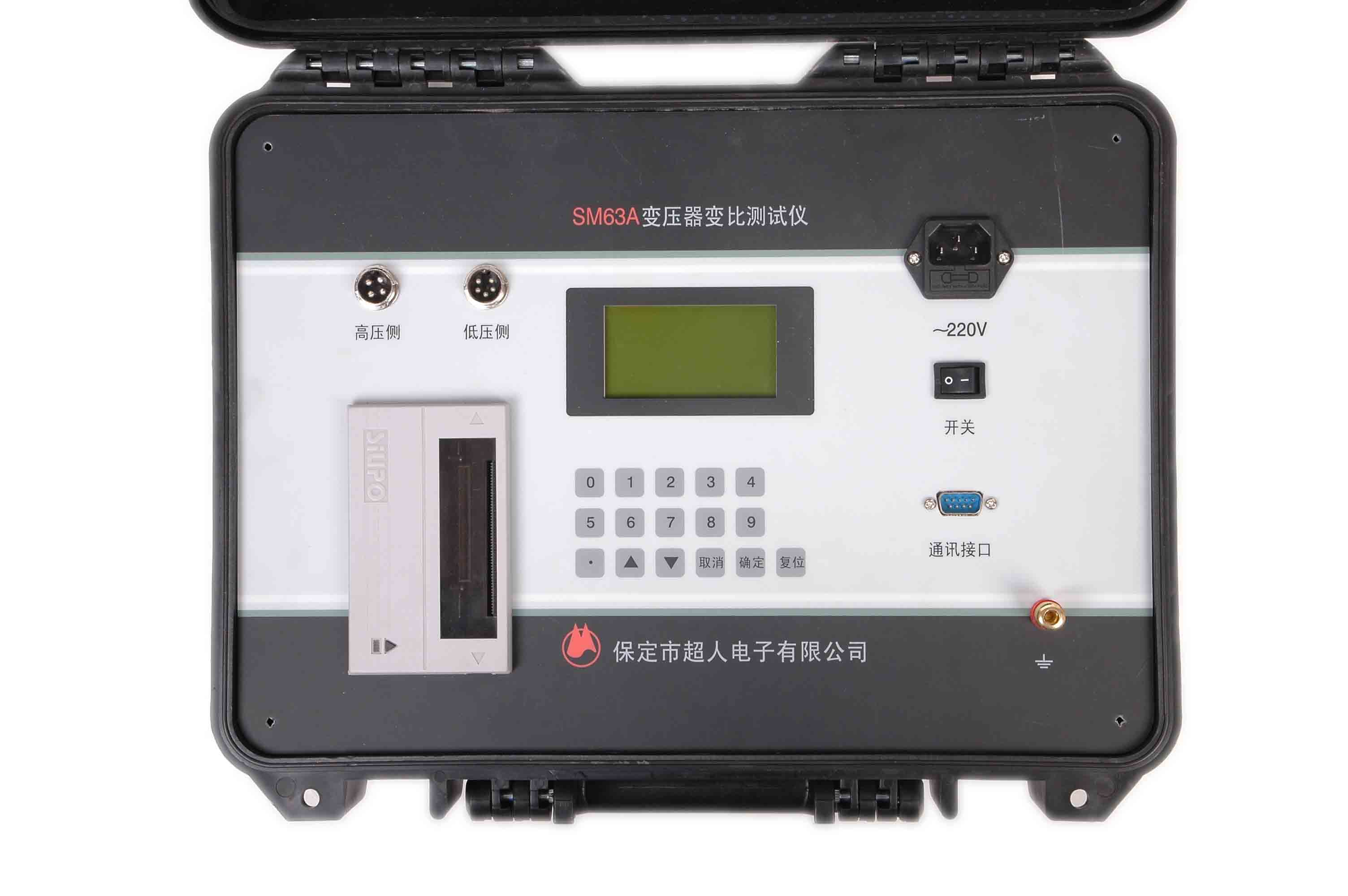

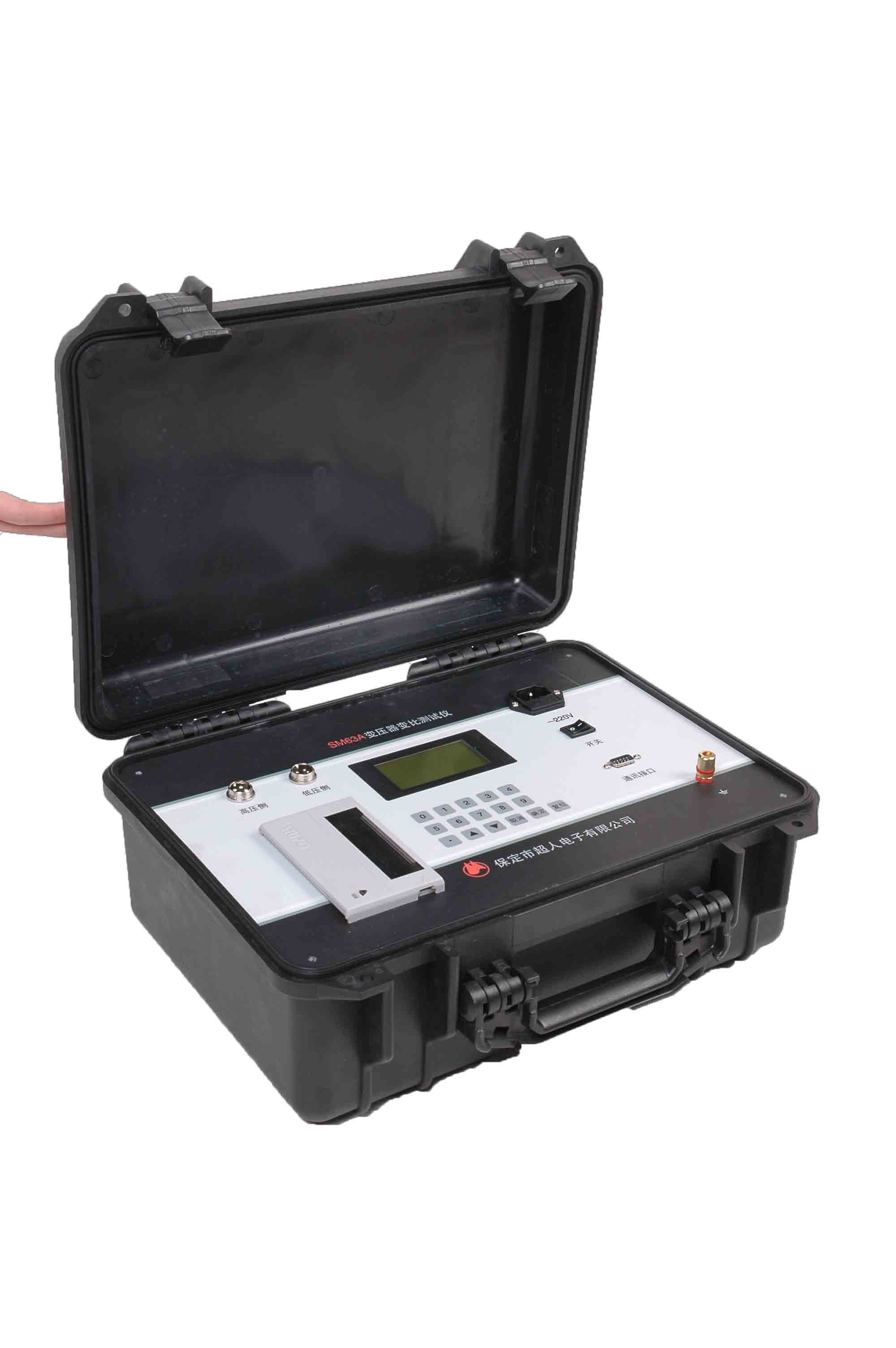

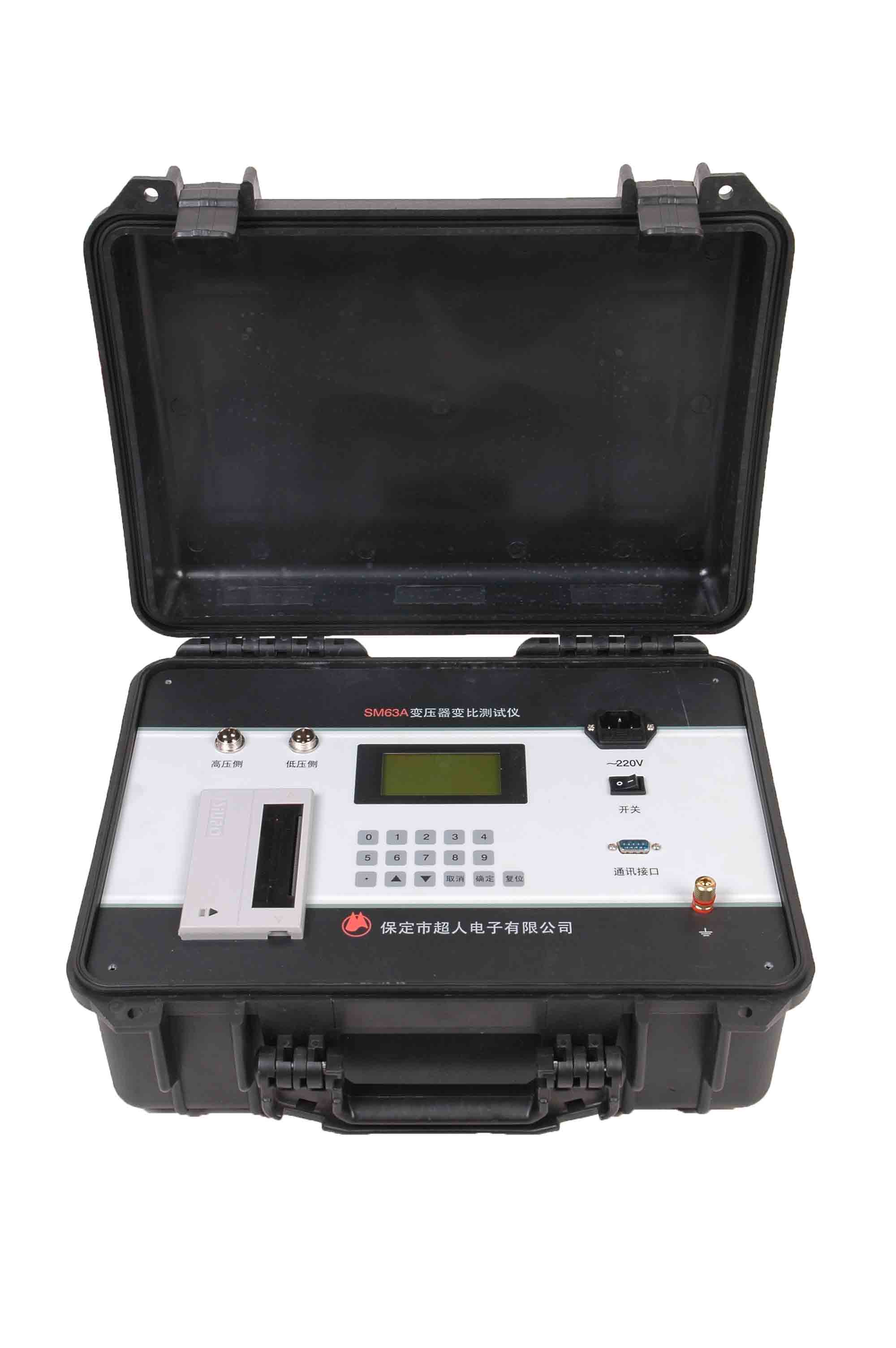

SM63A变压器变比测试仪是SM63型测试仪的升级产品,在功能设置和技术指标等方面都有不同程度的改进提高,该仪器电路设计精巧,思路独特,使得其性能优越,功能完善,体积小,重量轻。该仪器内部采用电子式标准互感器作为测量基准,保证测量精度长期稳定可靠,该仪器具有全自动测量功能,无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量。
SM63A——变比测试新观念!!!
一、 接线及注意事项:
1. 使用仪器时请按本使用说明书接线和操作。
2. 接地端子或电源线中的接地端应就近可靠接地。
3. 接线时请注意高压侧和低压侧引线不能接反。
4. 请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、O接线端,低压侧有黄、绿、红、黑四色测试线分别对应变压器的a、b、c、o接线端,不要接错。对于没有中性点引出的变压器,相应的黑色测试线悬空即可。对于单相变压器的测量,使用高压侧A、B和低压侧a、b测试夹。
5. 测试前请输入正确设置参数,组别标号和被测变压器必须一致,如不能确定,可使用组别分析或自动测量功能。
6. 在测试菜单中“普通型”指一般Y/y、Y/d、D/d、D/y普通联接组变压器,“Z-型”变指ZN/y或ZN/d联接组变压器,菜单选择和被测变压器必须一致。
7. 若不输入额定变比,测试结果只显示被测变比值,不显示误差。
8. 本机组别分析功能可显示高低压侧绕组接线方式和组别标号,在变压器内部剩磁严重的情况下有可能导致接线方式判断错误,但不影响组别标号,也不影响变比和误差的测量结果及本机其它功能。
9. 对于高低压侧相位差不是30°整数倍的Z-型变压器及其它特种变压器,可向我公司提出特殊要求。
二、 主要功能与特点:
1. 全自动变比测量功能,无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量,轻松操作,一按即可。
2. 可自动测量、三相连续测量、单相测量变压器变压比,并可计算变比误差。
3. 可测量Y/y、Y/d、D/y、D/d、ZN/y、ZN/d等各种联结组别的变压器。
4. 可测量高低压侧绕组接线方式和组别标号,尤其适用于未知组别变压器测量。
5. 完善的保护功能,具有定量输出过载保护及过电压保护。
6. 在激磁电流较大时可自动降低输出电压,以适应低额定电压和大激磁电流的变压器。
7. 自动跟踪测量有载开关分接位置,无需重复输入参数。
8. 体积小,重量轻,测量准确,速度快。
9. 可存储或打印全部测量结果,本仪器内置不掉电存储器和微型打印机,可长期保存测量数据并可随时查阅和打印。
10. 具有RS-232接口,可以和计算机通讯,增强数据统计管理功能。
11. 不掉电日历,时钟功能。
三、 主要技术指标:
1. 变比测量范围: 0.8—5000
2. 变比测量精度: 0.1%(0.8—1000)
0.2% (1000—2000)
0.5% (2000—5000)
3. 测 试 电 压: AC20V—220V
4. 工 作 温 度: -10℃—40℃
5. 环 境 湿 度: 10%—85%
6. 体 积: 380×260×160mm
7. 重 量: 6Kg (不包括测试线)
